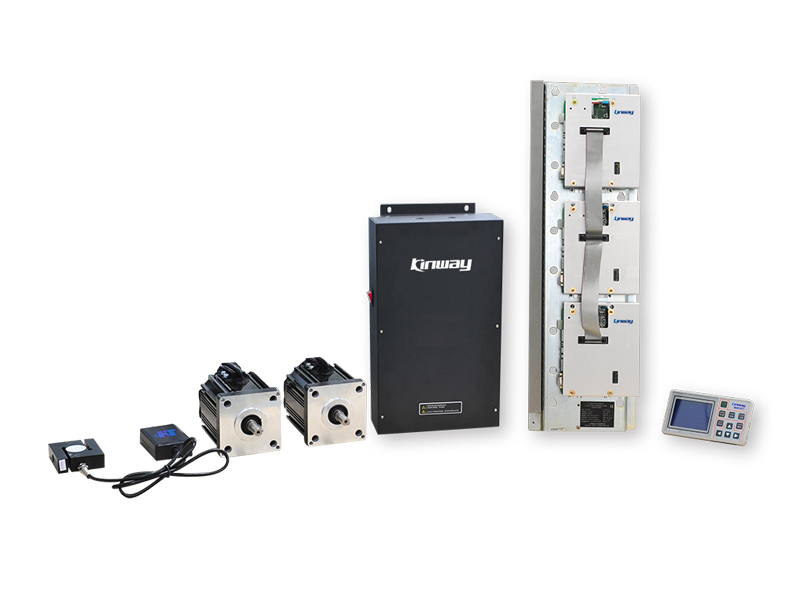

SL320織機2軸卷取送經驅動器
國內首創的“二合一”SL320織機電子卷取送經系統，采用2臺專用伺服系統代替?zhèn)鹘y(tǒng)織機機械式卷取和機械式送經裝置，電子卷取和電子送經模塊通過內部總線實時交換數據，實現高效聯動?？蓪?shí)現實時張力控制和多種補償功能，可變緯密編織；同時，有效消除停機檔和各種隱檔；與織機電控接口簡單，可廣泛使用于噴水織機、噴氣織機和劍桿織機，是無梭織機升級換代產品。
●?國內首創“二合一”產品，電子卷取和電子送經模塊通過內部總線實時交換數據，實現高效聯動；
●?人性化的人機交互界面，參數設置方便快捷，參數監控實時快速；
●?打緯密度通過HMI方便設置而無需變換齒輪，同時可以進行變緯密織造；
●?實時張力控制，經軸半徑變化自適應參數修正，張力控制更加平穩、精確，非正常張力的快速保護；
●?電子卷取和送經系統均具有停機補償、啟動補償、織口補償功能，并能自動協調配合，克服了停機檔的技術難題；
●?系統故障時，能主動停止織機，并顯示故障類別，確保安全使用和快速診斷；
●?具有與雙噴、三噴的接口，方便與儲緯器的聯動，確保多顏色、多緯線的變緯密織造的緯密更精確。
| 部件名稱 | 主要參數 |
| 卷取伺服驅動器 | 電源輸入：AC220V? 50/60Hz；Rated output power：0.75KW |
| 送經伺服驅動器 | 電源輸入：AC220V? 50/60Hz；Rated output power：0.75KW |
| 卷取、送經伺服電機 | 額定電壓：AC220V；額定電流：2.05A；額定扭矩：2.4Nm；最大扭矩：7.2Nm； 額定轉速:3000rpm |
| 人機界面 | 單色3.8寸液晶屏；中英文文顯示；485通訊接口；對比度可在線調整； 實時顯示布面張力和系統警報；支持手動模式； |
| 主編碼器 | 電源輸入：DC5V，720ppr |
| 張力傳感器 | 電源輸入:DC24V?輸出:0.0~5.0V;量程：100kg；300kg；500kg；1000kg；可定制 |
