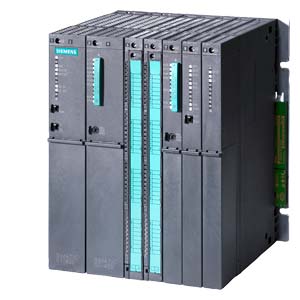

S7-400

SIMATIC S7-400 是中端到高端性能范圍內功能強大的 PLC。

SIMATIC S7-400 具有模塊化、無風扇設計和較高擴展能力，并具有全面的通信和網絡功能，可以簡便實現分布式結構，用戶操作十分方便，因此成為中端到高端性能范圍內要求極為苛刻的任務的理想解決方案。

SIMATIC S7-400 的應用領域包括：

• 汽車工業，如裝配線

• 機械設備制造，包括專用機械設備制造

• 倉儲技術

• 鋼鐵工業

• 樓宇管理系統

• 發電和配電

• 造紙和印刷領域

• 木材加工

• 食品和飲料領域

• 過程工程，如水務和污水處理

• 化工和石化領域

• 儀表和控制

• 包裝機械

• 制藥工業

由于具有多種性能等級的 CPU，并有具備大量用戶友好的功能的廣泛模塊，用戶可以根據具體情況執行其自動化任務。

任務擴展時，可通過附加模塊隨時對控制器進行擴展，成本不會很高。

SIMATIC S7-400 是一種通用控制器：

• 具有很高電磁兼容性以及抗沖擊性和抗振性，因此擁有極高的工業適用性。

• 可以帶電連接和斷開各模塊。

S7-400

大量功能可支持用戶對 S7-400 進行編程、調試和維護：

• 高速指令執行。

• 用戶友好的參數分配

• 人機界面：
  S7-400 的操作系統中集成了用戶友好的 OCM 服務。

• 診斷功能和自檢：
  CPU 的智能診斷系統可連續檢查系統功能并記錄錯誤和特定系統事件。

• 密碼保護。

• 模式選擇開關

• 系統功能

SIMATIC S7-400 符合以下國內和國際標準：

• CE 標志

• UL 認證

• CSA 認證 或 cULus 認證

• FM 認證

• ATEX 認證

• C-Tick、EMC 標記，適用于澳大利亞和新西蘭

• IEC 61131-2

• 船級社的船用認證

• ABS（美國船級社）

• BV（法國船級社）

• DNV（挪威船級社）

• GL（德國勞氏船級社）

• LRS（英國勞氏船級社）

• Class NK（日本船級社）

有關詳細信息，請參見手冊《S7-400 自動化系統 S7-400 模塊技術規格》。

設計

S7-400 系統可方便地構建為模塊化系統。S7-400 的突出特點是不帶風扇，運行可靠，支持信號模塊的熱插拔。

S7-400 設計簡潔，使用靈活，操作極為方便：

• 模塊安裝十分簡單。

• 背板總線集成在安裝機架中。

• 模塊更換簡單，不會將模塊相互混淆

• 成熟可靠的連接技術

• TOP Connect 連接方式：
  通過 1 芯到 3 芯接頭和螺釘型或彈簧型端子進行預接線。

• 規定的安裝深度：
  所有接頭和連接器都應該嵌入到模塊內并通過蓋板來保護。

• 最小限度的插槽規則

通信

CPU 和通信處理器支持以下通信類型：

• 過程通信；
  通過總線（AS-Interface、PROFIBUS DP 或 PROFINET）對 I/O 模塊進行循環尋址（交換過程映像）。從循環執行級調用過程通信

• 數據通信；
  在自動化系統之間或 HMI 與多個自動化系統之間
  進行數據交換。數據通信可循環進行，或在發生特定事件時通過塊從用戶程序調用。

數據通信

SIMATIC S7-400 擁有不同的數據通信機制：

• 通過全局數據通信 (GD) 實現聯網的 CPU 之間的數據包循環交換。

• 通過通信功能進行事件驅動型通信。

通過 MPI、PROFIBUS 或 PROFINET 實現網絡連接。

全局數據 (GD)

通過 MPI 以及“全局數據通信”服務，聯網的 CPU 可以相互循環交換數據（最多可達 16 個 GD 數據包，每個循環的最大 GD 數據包大小為 64 字節）。例如，CPU 可以訪問另一個 CPU 的數據/位存儲器/過程映像。若網絡上連接有 S7-300，則數據交換限制為最大 22 字節。全局數據通信可通過 MPI 來實現?？墒褂?STEP?7 來執行組態。在分段式 CR2 安裝機架中，兩個 CPU 可以使用 GD 并通過 C 總線通信。

通信功能

通過系統內集成的塊，可以建立與 S7/C7 伙伴之間的通信服務。

這些服務包括：

• 通過 MPI 和 PROFIBUS S7 進行的 S7 通信。

• 通過 MPI、C 總線、PROFIBUS 和 PROFINET/工業以太網進行的 S7 通信。

通過可加載的塊，可以建立與 S5 通信伙伴和西門子設備之間的通信服務。

這些服務包括：

• 通過 PROFIBUS 和工業以太網進行的 S5 兼容通信。

• 通過 PROFIBUS 和工業以太網進行的標準通信（通過 PROFIBUS/工業以太網進行的開放式用戶通信）。

與全局數據不同的是，必須建立通信連接才能實現通信功能。

集成到 IT 環境中

通過 S7-400，可方便地將現代 IT 環境與自動化環境鏈接。使用插入式 CP 443-1?Advanced，可以實現下列功能：

• 使用任何 HTML 工具創建自己的 Web 頁面。方便地將 S7-400 的過程變量分配給 HTML 對象。

• 使用標準瀏覽器并通過這些 Web 頁面監控 S7-400。

• 通過 FC 調用，從S7-400 的用戶程序發送電子郵件。

• 由于 TCP/IP 具有的 WAN 特性，可進行遠程編程，甚至可通過電話網（如ISDN）。

帶有 PROFINET 接口的 S7-400-H CPU 配有集成式 Web 服務器。因此，可以使用標準 Web 瀏覽器讀出 S7-400 站的信息：

• CPU 常規信息

• 診斷緩沖區的內容

• 變量表

• 變量狀態

• 模塊狀態

• 消息

• 有關工業以太網的信息

• OUC 連接診斷

• PROFINET 節點拓撲

• 通過用戶定義的 Web 頁面顯示過程數據和用戶數據

可通過使用用戶權限并支持 HTTPS 協議在 Web 服務器內提供安全機制。

等時同步模式

通過等時同步模式系統功能，可通過連接到等時同步 PROFIBUS 和 PROFINET 的循環，以實現：

• 分布式信號采集

• 信號傳輸

• 程序執行

創建自動化解決方案，以恒定間隔時間（恒定總線周期時間）來捕捉并處理輸入和輸出信號。同時創建一致的部分過程圖像。

借助于恒定總線周期時間和分布式 I/O 同步信號處理，S7-400 可確保精確重現定義的的過程響應時間。

提供了大量支持等時同步模式系統功能的組件，可用來處理運動控制、測量值采集和高速控制等領域內的要求苛刻的任務。

在分布式自動化解決方案中，SIMATIC S7-400 還將開辟高速處理操作的重要領用領域，并可實現最高精度和可重現性。這意味著可在提供最佳且恒定的質量的同時提高產量。

在運行模式下更改硬件組態（運行時組態，CiR）

通過 SIMATIC S7-400，在工廠運轉期間可以實現硬件組態的更改，不會影響生產的進行。選項包括：

• 增加分布式 I/O 節點（PROFIBUS?DP 或 PA 從站）

• 在 ET 200M I/O 系統中增加模塊并重新設置參數。

CiR（即運行時組態）功能可在設備運行期間實現設備擴展和轉換，從而降低設備調試和重新裝備的時間。此外，通過該系統功能，還可以靈活響應工藝的變化（例如，工藝的優化），因為不必因硬件組態發生改變而將設備初始化或同步。

模塊的診斷和過程監控

SIMATIC S7-400 的眾多輸入/輸出模塊具有智能功能：

• 監控信號采集（診斷）

• 監控來自過程的信號（硬件中斷）

診斷

智能診斷系統可用來確定模塊的信號采集（對于數字量模塊）或者模擬量處理（對于模擬量模塊）是否正常工作。在診斷分析中，必須區分可參數化和不可參數化的診斷消息：

• 可參數化的診斷消息：
  僅當通過適當參數設置啟用之后，才會發送診斷消息。

• 不可參數化的診斷消息：
  這些消息是自動發送的，即與參數設置無關。

如果某個診斷消息處于激活狀態（例如，“無傳感器輸入”），則該模塊會觸發一個診斷中斷（如果已為該診斷消息設置了參數，則僅在相應的參數設置之后才會觸發中斷）。CPU 將中斷用戶程序或低優先級任務的處理，并處理相關診斷中斷塊 (OB 82)。通過硬件中斷可以監控過程信號，并且可以觸發對信號變化的響應。

根據模塊類型的不同，提供了各種不同診斷消息：

硬件中斷

可以監控過程信號，并且可通過過程中斷觸發對信號變化的響應。

• 數字量輸入模塊：
  根據具體參數設置，該模塊可在信號狀態變化的上升沿、下降沿或上升沿和下降沿上為每個通道組觸發硬件中斷。CPU 中斷用戶程序或低優先級任務的處理，并處理相關過程中斷塊（例如，OB 40）。信號模塊可以每個通道緩沖一個中斷。

• 模擬量輸入模塊：
  通過設置上限值和下限值，可以定義工作范圍。模塊將數字化測量值與這些限值進行比較。若測量值違反其中任何一個限值，就會觸發硬件中斷。CPU 中斷用戶程序或低優先級任務的處理，并處理相關過程中斷塊（例如，OB 40）。若限值高于/低于過量程/欠量程值，則不進行進行比較。

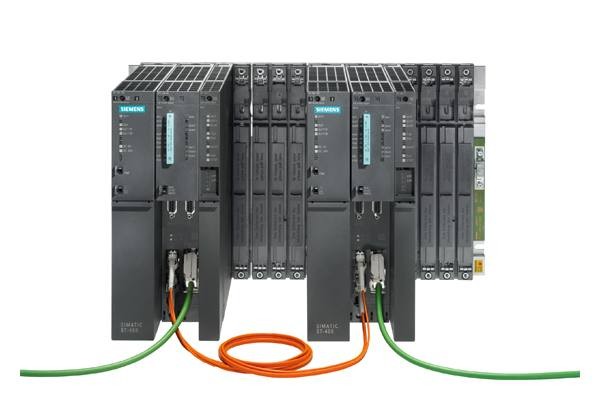

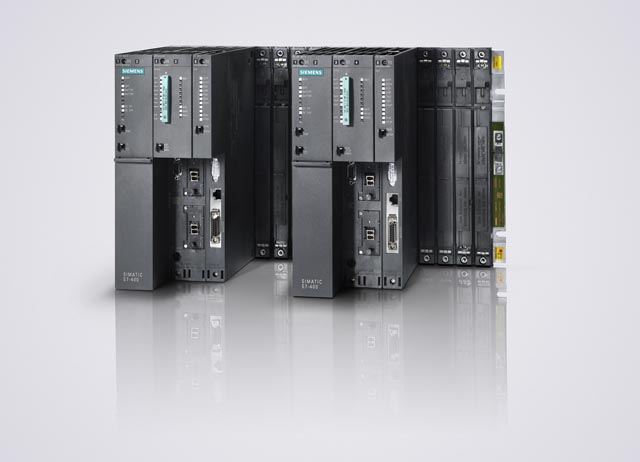

S7-400H

容錯通信

進行高可用性通信時，SIMATIC 將提供以下功能：

• 更高可用性：
  發生故障時，通信可通過最多 4 個冗余連接繼續進行。

• 操作簡便；
  高可用性對用戶來說并不是透明的?？梢圆⒔?jīng)過任何改動而采用標準通信的用戶程序。冗余功能僅在參數設置階段進行定義。

S7-400H（冗余和非冗余配置）和 PC 目前支持容錯通信。在 PC 上，需要安裝 Redconnect 程序包（參見“SIMATIC?NET 通信系統”）。

根據具體可用性要求，可使用不同組態選項：

• 單一總線或冗余總線。

• 總線型拓撲或環型拓撲總線。

操作模式

CPU?417-5H/416-5H/414-5H/412-5H 的操作系統可自主執行 S7-400H 的所有必要額外功能：

• 數據交換

• 故障響應（故障轉移至備用設備）

• 兩個子單元的同步

• 自檢
